Tutoriel : gabarit FCS 2

1. 1

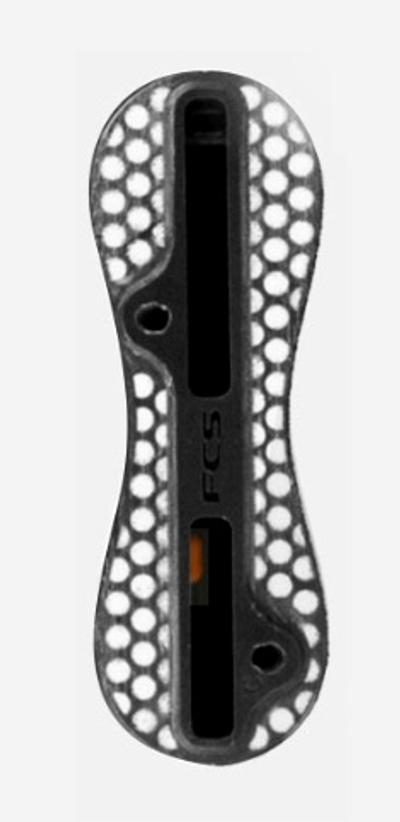

   Contour

   Tracez le contour d'un boîtier sur une planche de contreplaqué (épaisseur recommandée 12 mm). Deux méthodes — imprimer un boîtier à l'échelle, le découper et l'utiliser comme pochoir, ou tracer directement depuis un plug existant.


2. 2

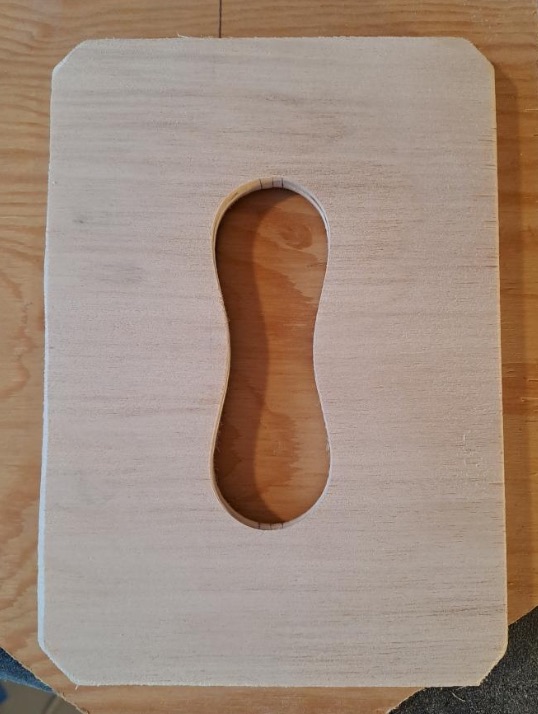

   Défonce / empreinte

   Utilisez une défonceuse ou une scie sauteuse pour découper le contour du plug. Ce dernier doit être le mieux réalisé possible afin d'assurer une bonne défonce des boîtiers par la suite.


3. 3

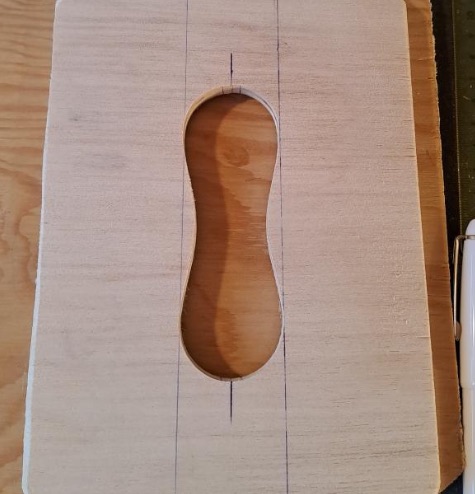

   Axe

   La largeur maximale d'un boîtier est de 37 mm. Tracez deux droites parallèles de chaque côté, puis marquez deux points à 18,5 mm des droites pour créer un axe central destiné au boîtier central.


4. 4

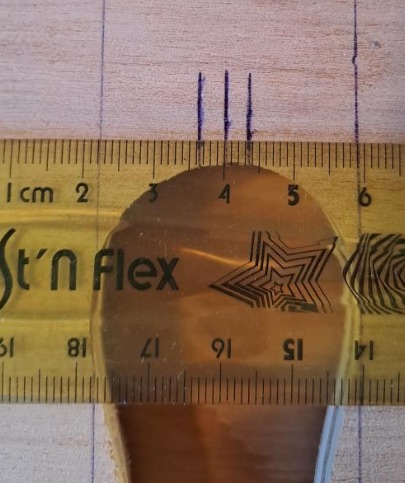

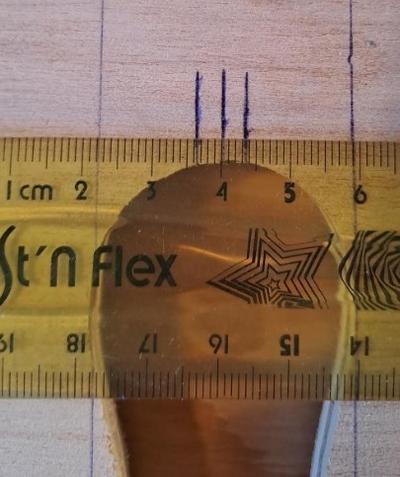

   Repère

   Marquez des points à 3,5 mm à droite et à gauche de l'axe (en haut et en bas). La raison de ce décalage de 3,5 mm est l'épaisseur de la dérive.


5. 5

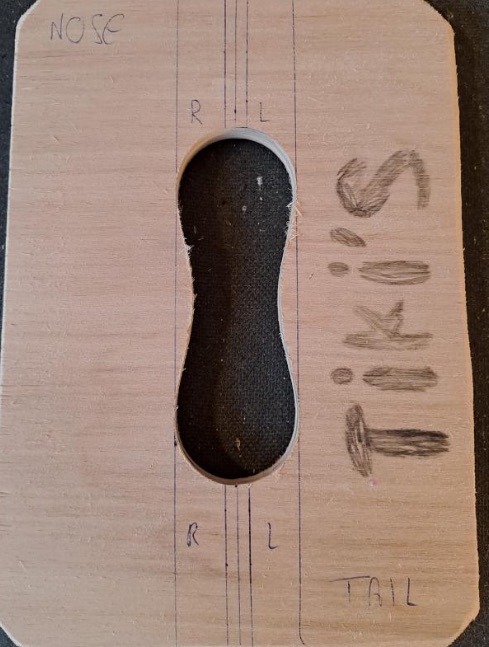

   Annotations et alignements

   Placez un « R » pour l'aileron droit à gauche de l'axe, et un « L » pour l'aileron gauche à droite.


6. 6

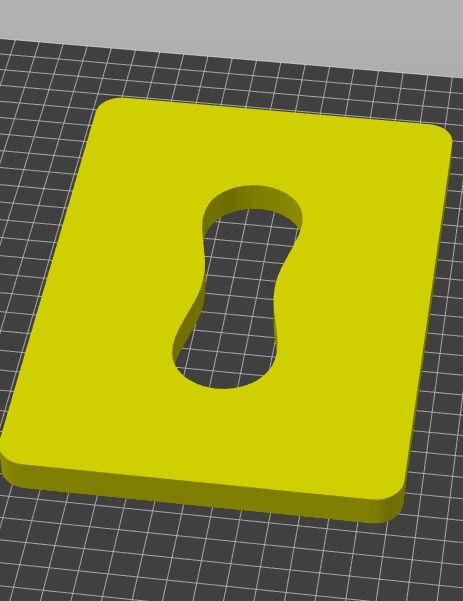

   Impression 3D

   Un fichier STL est disponible pour imprimer le gabarit directement. Privilégiez des polymères à haute température de fusion.
